Notre référence. Les brûleurs Weishaupt monarch®.

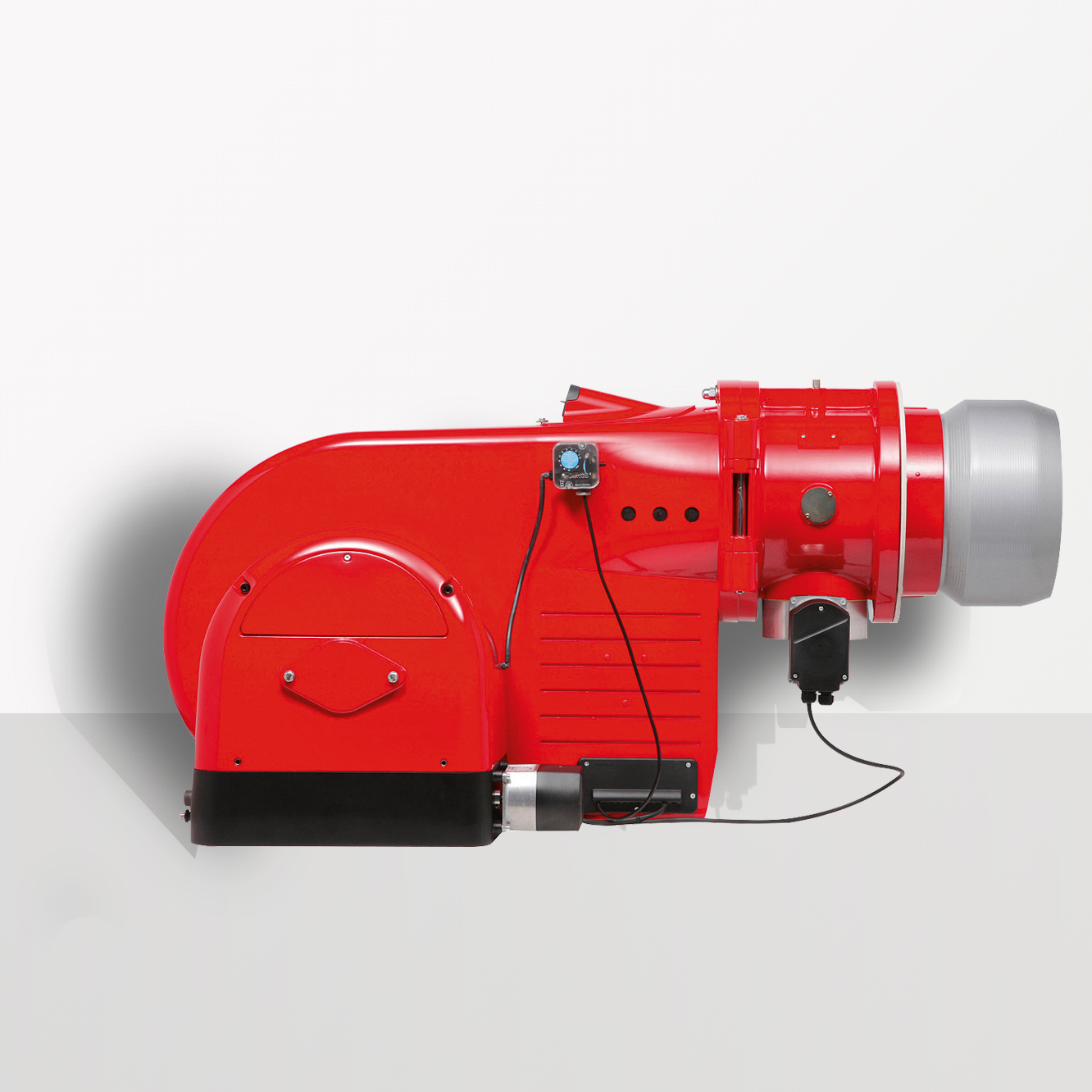

Brûleurs Weishaupt monarch® WM (55 à 12.000 kW)

Les brûleurs monarch® ont fondé la réputation légendaire de fiabilité de la marque Weishaupt. Outre sa robustesse et sa longévité, la gamme actuelle est équipée de la technologie numérique la plus moderne. Les brûleurs monarch® sont disponibles en version gaz, fioul et mixte.

Avantages produit
Remarquable rapport qualité-prix

Une construction de brûleur bien pensée permet d'utiliser des systèmes de gestion de la combustion. Cela permet de répondre aux souhaits des clients à un prix avantageux et d'offrir un système qui devient un investissement économique.

Applications diversifiées

L'ajustement de la géométrie de la flamme au foyer du générateur constitue la recette du succès de tous les brûleurs Weishaupt. La came électronique associée à une chambre de mélange  optimisée permet d'équiper des générateurs de conception très variée et des installations de process.

Concept convivial

Tous les composants, tels que la régulation du combustible et de l'air, sont disposés de manière claire et bien accessible.

Grand silence de fonctionnement

Un dispositif de turbine innovant associé à un flux d'air optimisé dans la carcasse réduit les bruits de fonctionnement.

Egalement pour les combustibles bio

Les brûleurs fioul et mixtes Weishaupt sont prévus pour un fonctionnement au fioul domestique et au fioul à faible teneur en soufre DIN 51603-1, ainsi que pour du fioul domestique contenant jusqu'à 10 % de biocomposants selon DIN SPEC 51 603-6.

Applications
Montage simple et universel

Tous les composants électriques sont branchés sur des connecteurs. Les brûleurs pivotent à gauche ou à droite.

Système pérenne

La gestion numérique de la combustion des brûleurs monarch® offre la possibilité de communiquer avec d'autres systèmes et ainsi d'intégrer le brûleur dans un système de gestion de bâtiment (GTB). Les normes dans l'industrie telles que la gestion à distance, la surveillance et le diagnostic en cas d'erreur ne sont pas des fonctions étrangères pour Weishaupt.

Exécutions spéciales

Weishaupt développe et fabrique des brûleurs pour presque toutes les possibilités d'utilisation, y compris en exécution verticale.

Technique
multiflam®

La technologie brevetée Weishaupt multiflam® permet d'obtenir des valeurs d'émissions particulièrement réduites sur des installations de grandes puissances.

La réduction des émissions d'oxyde d'azote est obtenue grâce à une chambre de mélange  innovante qui utilise le principe de la combustion étagée. Les faibles valeurs de NOₓ émises par ces brûleurs sont comparables à celles des brûleurs compacts.

La plage de puissance des différentes séries de brûleurs en exécution multiflam® s'étend de 100 kW à 23.000 kW.

Recirculation des fumées

Les brûleurs actuels Weishaupt répondent aux exigences environnementales mondiales les plus sévères grâce à l'exécution 4LN. Les brûleurs en exécution 4LN intègrent des composants de régulation pour un système de recirculation des fumées.

Les combustibles  gazeux sont quasiment exempts de soufre. De ce fait, les fumées se composent principalement de dioxyde de carbone  (CO2 ), de vapeur d'eau  (H2O) et d'azote (N2). Cela a des effets positifs sur la recirculation des fumées, le système étant à l'abri de tout encrassement de cendres ou de suie.

Une chambre de mélange  spécifiquement adaptée et un manager de combustion  digital W-FM 200 veillent à une grande stabilité de la flamme et à un fonctionnement en toute sécurité.

Premix

Le système Weishaupt Premix permet d'atteindre des valeurs de NOx  inférieures à 30 mg/kWh.

Cette technique à pré-mélange pour une combustion surfacique est couramment appliquée depuis de nombreuses années dans le cadre des chaudières à condensation de petite puissance. Weishaupt applique cette même technologie aux brûleurs à air pulsé pour des puissances supérieures, ce qui permet aux brûleurs Weishaupt LowNOx PLN d'atteindre ces valeurs exceptionnelles inférieures à 30 mg/kWh.

Lors de la combustion surfacique, un mélange gaz-air homogène est décisif. C'est pourquoi, un dispositif de mélange entièrement nouveau est utilisé ici. La caractéristique essentielle est la séparation de l'amenée gaz et air, qui ne réunit les deux milieux que dans le tube foyer.

Plages de puissances brûleurs monarch WM 55 à 12.000 kW

Type Puissance (kW)
WM-G10/2 85 - 700
WM-G10/3 130 - 1.050
WM-G10/4 130 - 1.150
WM-G20/2 180 - 1.700
WM-G20/3 250 - 2.500
WM-G20/4 300 - 3.000
Type Puissance (kW)
WM-G20/2 200 - 1.450
WM-G20/3 350 - 2.000
WM-G30/1 400 - 3.800
WM-G30/2 500 - 5.000
WM-G30/3 500 - 5.000
WM-G50/1 1.000 - 7.500
WM-G50/2 1.000 - 11.000
Type Puissance (kW)
WM-G10/2 100 - 600
WM-G10/3 125 - 900
WM-G20/2 200 - 1.450
WM-G20/3 350 - 2.000
WM-G30/1 400 - 3.500
WM-G30/2 500 - 4.500
WM-G30/3 500 - 5.000
Type Puissance (kW)
WM-G10/1 55 - 350
WM-G10/2 75 - 630
WM-G10/3 125 - 900
WM-G10/4 125 - 1.100
WM-G20/2 250 - 1.600
WM-G20/3 300 - 2.000
WM-G30/1 350 - 2.800
WM-G30/2 400 - 3.800
WM-G30/3 600 - 5.400
WM-G30/4 800 - 6.000
Type Puissance (kW)
WM-G10/1 55 - 405
WM-G10/2 65 - 630
WM-G10/3 100 - 1.000
WM-G10/4 110 - 1.250
WM-G20/2 150 - 2.100
WM-G20/3 350 - 2.600
WM-G30/1 350 - 3.100
WM-G30/2 450 - 4.100
WM-G30/3 600 - 5.700
WM-G30/4 600 - 6.200
WM-G50/1 800 - 8.000
WM-G50/2 1.000 - 11.000
WM-G50/3 1.000 - 12.000
Type Puissance (kW)
WM-G10/1 20 - 405
WM-G10/2 30 - 630
WM-G10/3 50 - 1.000
WM-G10/4 60 - 1.250
WM-G20/2 80 - 2.000
Type Puissance (kW)
WM-L10/2 120 - 600
WM-L10/3 200 - 900
WM-L20/2 400 - 1.450
WM-L20/3 450 - 2.000
WM-L20/4 350 - 2.450
WM-L30/1 450 - 3.500
WM-L30/2 600 - 4.500
WM-L30/3 600 - 5.000
Type Puissance (kW)
WM-L10/1 75 - 405
WM-L10/2 150 - 600
WM-L10/3 250 - 800
WM-L10/4 325 - 1.120
WM-L20/1 400 - 1.400
WM-L20/2 600 - 2.100
WM-L20/3 800 - 2.600
WM-L30/1 800 - 3.100
WM-L30/2 900 - 4.100
WM-L30/3 1.100 - 5.700
WM-L50/1 1.200 - 8.000
WM-L50/2 1.750 - 11.000
WM-L50/3 1.750 - 12.000
Type Puissance (kW)
WM-S10/1 100 - 450
WM-S10/2 175 - 700
WM-S10/3 230 - 880
WM-S10/4 300 - 1.120
WM-S20/2 450 - 2.200
WM-S20/3 700 - 2.450
WM-S30/1 750 - 2.800
WM-S30/2 900 - 3.700
WM-S30/3 1.100 - 5.400
Type Puissance (kW)
WM-GL20/2 200 - 1.450
WM-GL20/3 350 - 2.000
WM-GL30/1 450 - 3.700
WM-GL30/2 500 - 4.500
WM-GL30/3 500 - 5.000
WM-GL50/2 1.100 - 11.000
Type Puissance (kW)
WM-GL10/2 100 - 600
WM-GL10/3 200 - 880
WM-GL20/2 200 - 1.450
WM-GL20/3 350 - 2.000
WM-GL20/4 300 - 2.450
WM-GL30/1 400 - 3.500
WM-GL30/2 500 - 4.500
WM-GL30/3 500 - 5.000
Type Puissance (kW)
WM-GL10/1 120 - 405
WM-GL10/2 170 - 630
WM-GL10/3 240 - 1.000
WM-GL10/4 300 - 1.250
WM-GL20/2 150 - 2.000
WM-GL20/3 250 - 2.450
WM-GL30/1 350 - 3.100
WM-GL30/2 450 - 4.100
WM-GL30/3 600 - 5.700
WM-GL50/1 800 - 8.000
WM-GL50/2 1.000 - 11.000
WM-GL50/3 1.000 - 12.000
Type Puissance (kW)
WM-GS20/2 450 - 1.700
WM-GS20/3 700 - 2.200
WM-GS30/1 350 - 3.100
WM-GS30/2 900 - 4.000
WM-GS30/3 600 - 5.700

Des documentations détaillées, complètes, intéressantes.

Informationsmaterial Magazin

Brûleurs monarch® WM pour répondre aux multiples exigences.

Un brûleur adapté à chaque application. Weishaupt propose de série une multitude d'exécutions de brûleurs avec des possibilités d'extensions multiples pour pouvoir répondre aux exigences spécifiques de chaque client.

Unité de commande et d'affichage

  • Avec affichage codé pour une utilisation internationale
  • Mémoire de sauvegarde intégrée pour la sauvegarde des données
Opener
Manager de combustion W-FM50/54

  • Avec console de raccordement intégrée et interface Bus
Opener
Variateur de fréquence pour la régulation de vitesse

  • Logiciel pour la régulation de vitesse intégré de série au manager de combustion
  • Améliore l'efficacité électrique et réduit les coûts en électricité
Opener

Volute d'aspiration d'air. Aspiration d'air externe.

La pollution de l'air raccourcit la vie, non seulement pour l'homme mais aussi pour la technologie. Des substances agressives comme les halogènes, les chlorures, les fluorures provoquent des réactions indésirables lors de la combustion.

Volute de WM-L10 pour l'aspiration d'air externe

  • Il existe des variantes pour l'aspiration d'air par le haut, par le bas ou par l'arrière (comme sur l'image)
  • La pompe fioul est fixée extérieurement à l'aspiration d'air
Opener
Volute de WML10 ou WMGL10 pour l'aspiration d'air externe

  • Aspiration d'air par le haut
  • Le montage d'un accouplement magnétique pour la pompe fioul est possible dans tous les sens d'aspiration
Opener
Volute de WMG10 pour l'aspiration d'air externe

  • Il existe des variantes pour l'aspiration d'air par le haut, par le bas ou par l'arrière (comme sur l'image)
Opener
